LA POSE DU PANNEAU

de façade COPANEL


Comment percer votre panneau de façade en fibres-ciment ?

Respecter :

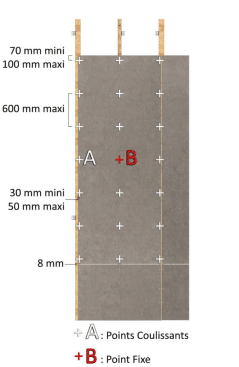

  • les points dilatants (D) : percés à 8 mm de diamètre sur chaque panneau, espacés à 600 mm maximum du point fixe.
  • un point fixe : percé à 5 mm de diamètre.

Une bande EPDM sera posée entre les chevrons et les plaques (Cf. ATT).

CF : fiche de pose en base de page.

Comment percer votre panneau de façade en fibres-ciment ?

Gamme antigraffiti et color :

Lors des découpes il faut retraiter les chants avec notre produit de traitement.

Comment fixer le panneau COPANEL ?

ZONE DE PERÇAGE :

  • Respecter entre 7 et 10cm du bord sur la verticalité (haut et bas) et entre 3 et 5 cm du bord sur l'horizontalité (gauche et droite) de la plaque(Cf.ATT.)

(CF Fiche technique de mise en oeuvre)

Ne pas trop serrer les vis ou rivets sur les points coulissants, risque de fissuration des plaques.

Respecter un jeu de 0,4 mm à la fixation (le panneau doit dilater). Visseuse à choc interdite et cale de serrage obligatoire.

VERIFIER LE SERRAGE AVEC UNE JAUGE DE 0,4 mm

FIXATIONS :

01 | OSSATURE BOIS

Utiliser des chevrons de 90x50 mm

Vis à bois :

Vis en acier inox austénitique A4 avec rondelle sous tête, à tête laquée selon coloris COPANEL avec tête cylindrique bombée de diamètre 12 mm, de dimensions minimales Ø 4,8 x 38 mm pour les panneaux d’épaisseur 8 mm et Ø 4,8 x 60 mm pour les panneaux d’épaisseur 10 et 12 mm en pose traversante.

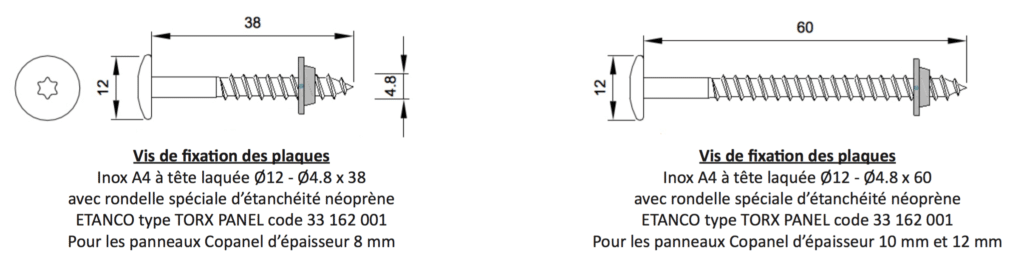

Vis de fixation des plaques.

Inox A2 (A4 en bord de mer) à tête laquée Ø12 - Ø4.8 x 38 avec rondelle spéciale d’étanchéité néoprène ETANCO type TORX PANEL code 33 162 001

Pour les panneaux Copanel d’épaisseur 8 mm

Vis de fixation des plaques

Inox A2 (A4 en bord de mer) à tête laquée Ø12 - Ø4.8 x 60 avec rondelle spéciale d’étanchéité néoprène

ETANCO type TORX PANEL code 33 162 001

Pour les panneaux Copanel d’épaisseur 10 mm et 12 mm

Afin d’assurer le bon centrage des vis sur le panneau avec l’ossature, il est impératif d’utiliser un canon de centrage.

Les serrages des points coulissants doivent être limités. Le serrage se fera à l'aide d'une visseuse débrayable.

L'utilisation des visseuses à choc est interdite.

02 | OSSATURE MÉTAL/ALU

RIVETS

N.E.-CEL rivet alu - mandrin inox A4 collerette extra large, à tête laquée selon coloris COPANEL, tige d’expansion en acier inoxydable, dimensions Ø 5 x 16 mm avec tête de diamètre 16 mm, capacité de serrage de 10 à 12 mm, pour la fixation des plaques de revêtement (la valeur caractéristique d’arrachement Pk est égale à 4300N dans un support d’acier d’épaisseur 15/10ème mm).

IL EST PRIMORDIAL D’ASSURER LA DILATATION A l'AIDE D'UNE UNE CALE DE SERRAGE : Réaliser un test au préalable pour vérifier la dilatation.

Cale de serrage à toujours utiliser (pour les points fixes et coulissants). Vérifier la bonne référence de la tête pour assurer la dilatation. Utiliser la cale de serrage de la marque ETANCO.

Cet outil permet d’assurer un jeu de l’ordre de 4/10e de mm entre les panneaux et la fixation, afin que les points de fixation soient coulissants par rapport aux perçages des panneaux.

Foret de centrage :

Afin d’assurer un bon centrage des rivets, il est obligatoire d’utiliser des forêts de centrage Ø 4,9 ou 5,1 mm.

La mise en place des rivets est effectuée à partir du milieu des panneaux (grands formats) pour éviter les mises en tension.

Foret à utiliser = Diamètre du rivet + 0,1mm

Les fixations doivent être posées dans le centre des trous pré-percés
